Systemy instalacyjne PEXAL

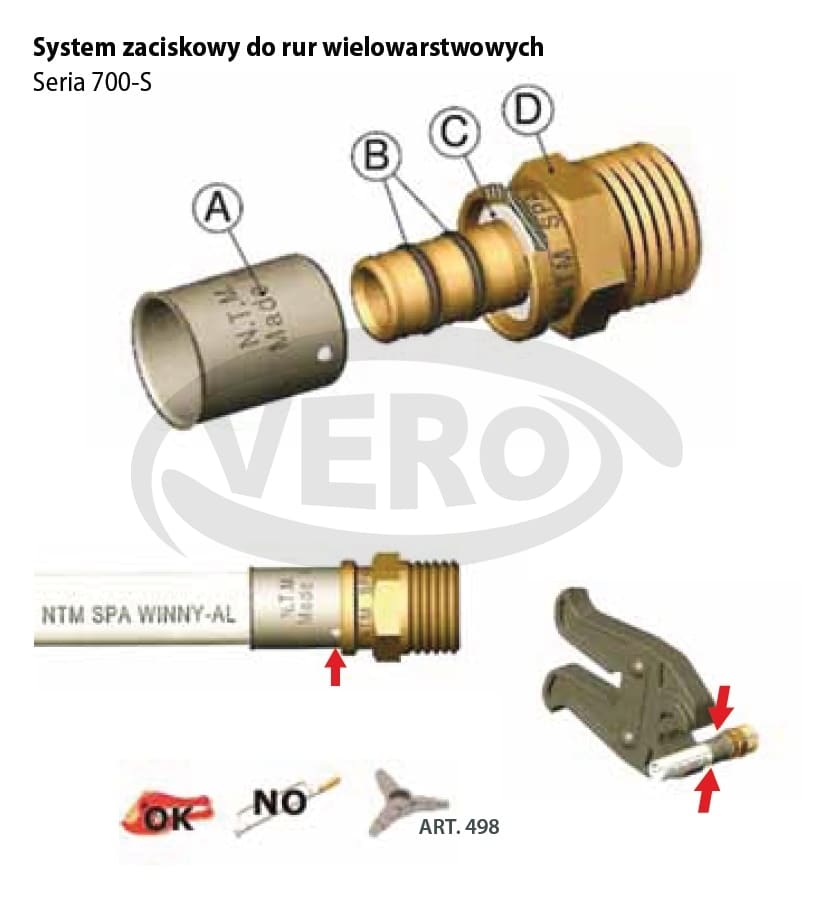

ŁĄCZNIKI PRASOWANE - seria 700S

Dane techniczne:
A) Kołnierz zaciskowy wykonany z normalizowanej stali INOX 304
UNI EN 10204. Oznaczony „MADE IN ITALY”.
B) O-ringi z gumy EPDM odpowiednie dla wody pitnej
potwierdzone przez normę ACS.
C) Pierścień teflonowy wykonany z P.T.F.E. Bez kontaktu aluminium/
mosiądz.
D) Korpus wykonany z odkuwanego na gorąco mosiądzu UNI EN
12165CW617N piaskowanego lub z normalizowanych prętów
mosiężnych UNI EN 12164 CW614N wzbogaconych procesem
według normy ANSI/NFS61-AS/NZS 4020.

Instrukcja montażu:
A) Przetnij rurę wielowarstwową prostopadle do przekroju
używając stosownego narzędzia i usuń wszelkie nierówności
przycinając delikatnie powierzchnię.
B) Wykalibruj rurę na wypadek, gdyby pojawiły się zniekształcenia
(np. jajowaty przekrój). Użyj odpowiedniego narzędzia, np. art. 498.
C) Aby zagwarantować najlepszą elastyczność nawilż o-ringi na
złączkach.
D) Zamontuj rurę na złączce nasuwając ją do oporu kontrolując
ustawienie rury poprzez otwór w kołnierzu.
E) Weź odpowiedni rozmiar szczęk i zaciśnij kołnierz na złączce
trzymając urządzenie zaciskowe prostopadle do rury.
Do omawianych złączek należy używać szczęk o profilu TH-U.

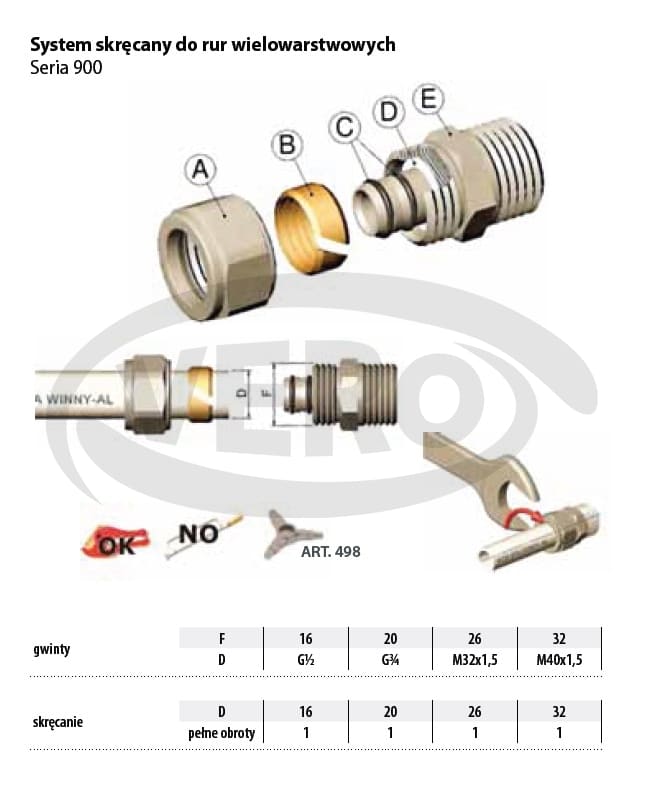

ŁĄCZNIKI SKRĘCANE - seria 900

Dane techniczne:
A) Nakrętka odkuwana z mosiądzu UNI EN 12165 CW617N,
piaskowana, niklowana. Oznaczona „MADE IN ITALY”.
B) Pierścień zaciskowy z mosiądzu UNI EN 12164 CW 614NO.
Oznaczony „MADE IN ITALY”.
C) O-ringi EPDM odpowiednie do wody pitnej, zatwierdzone przez
ACS.
D) Pierścień teflonowy wykonany z P.T.F.E. Bez kontaktu
aluminium/ mosiądz.
E) Korpus wykonany w odkuwanego na gorąco mosiądzu UNI EN
12165CW617N piaskowanego lub z normalizowanych prętów
mosiężnych UNI EN 12164 wewnętrzny i zewnętrzny gwint
wykonany według normy EN10226-1 (ISO 7/1). Oznaczenie
„MADE IN ITALY”.

Instrukcja montażu:
A) Przetnij rurę wielowarstwową prostopadle do przekroju
używając stosownego narzędzia i usuń wszelkie nierówności
przycinając delikatnie powierzchnię.
B) Wykalibruj rurę na wypadek, gdyby pojawiły się zniekształcenia
(np. jajowaty przekrój). Użyj odpowiedniego narzędzia, np. art.
498.
C) Aby zagwarantować najlepszą elastyczność nawilż o-ringi na
złączkach.
D) Nałóż nakrętkę na rurę.
E) Nałóż mosiężny pierścień na rurę.
F) Połącz rurę z korpusem złączki nasuwając ją do oporu.
G) Dokręć ręcznie nakrętkę an następnie używając odpowiednich
narzędzi dokręć ją zgodnie z zaleceniami z tabeli.
