Zawór termostatyczny na grzejniku dostosowuje lokalny przepływ gorącej wody do aktualnego zapotrzebowania na ciepło w pomieszczeniu. Urządzenie działa miejscowo, reagując wyłącznie na zmiany temperatury otoczenia wokół głowicy. Pojedynczy element nie steruje jednak całym obiegiem zamkniętym instalacji centralnego ogrzewania. Poprawna praca armatury zależy od parametrów tłoczenia, dokładnych ustawień pompy obiegowej oraz właściwego zbalansowania oporów w rurach.

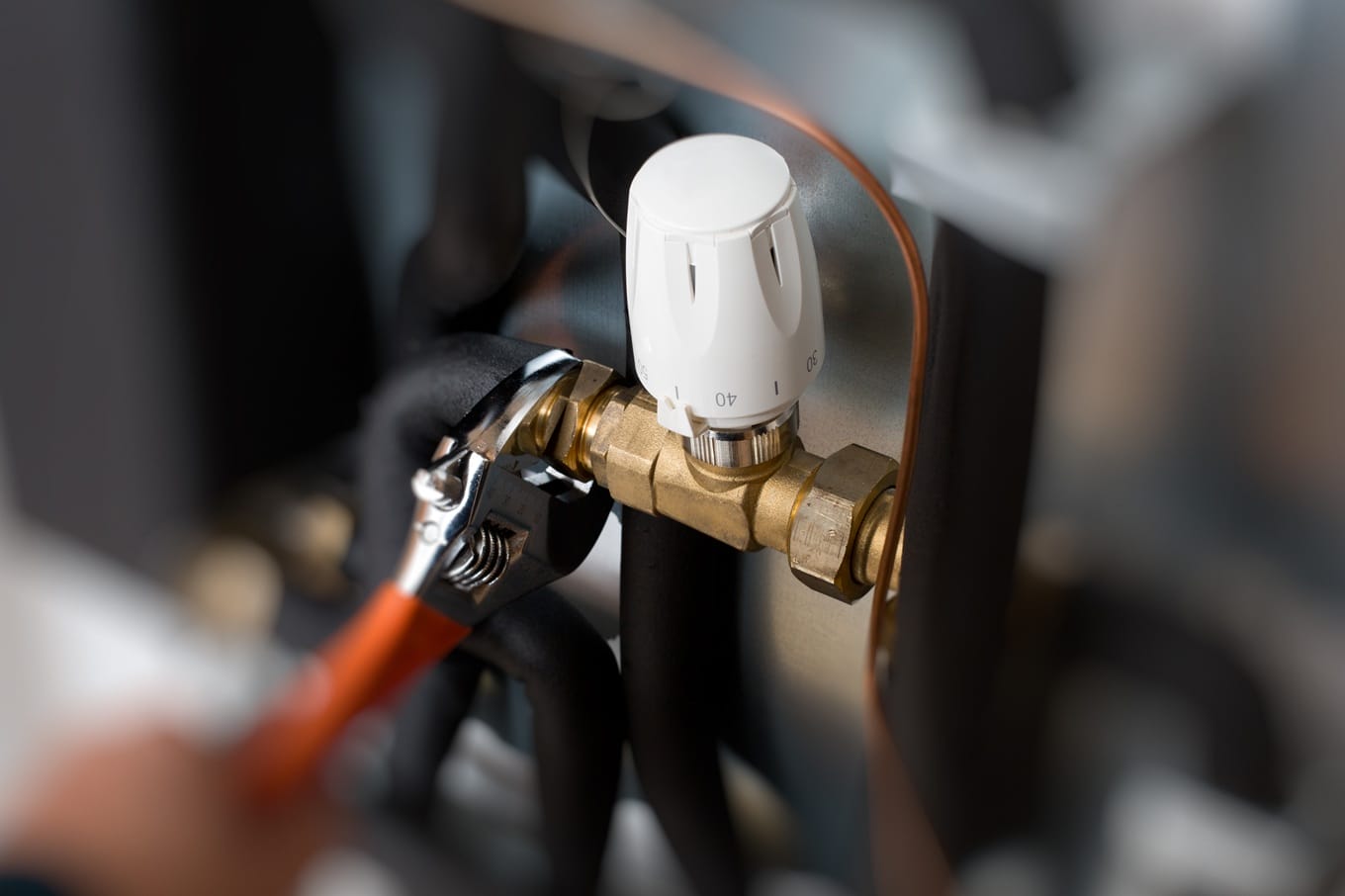

Zawór termostatyczny z głowicą ogranicza lub zwiększa przepływ przez grzejnik w zależności od temperatury powietrza wokół czujnika. Gdy pomieszczenie się nagrzewa, mosiężny element termiczny rozszerza się i płynnie domyka trzpień przepływowy. Sam mechanizm domykania zapewnia komfort cieplny w danym pokoju, lecz nie wyrównuje automatycznie różnic ciśnienia między poszczególnymi odgałęzieniami układu. Bez wcześniejszego równoważenia hydraulicznego zawór pracuje zbyt skokowo. Oznacza to zbyt częste zamykanie się trzpienia, co bezpośrednio zakłóca ogrzewanie pozostałych pomieszczeń w budynku. Objawy złego zbalansowania układu to:
Pompa obiegowa wymusza stały ruch wody w zamkniętym układzie, a jej parametry bezpośrednio wpływają na pracę zaworów. Prędkość wirnika oraz wysokość podnoszenia decydują o ilości czynnika grzewczego docierającego do każdego grzejnika w obiekcie. Równoważenie hydrauliczne polega na dobraniu odpowiednich nastaw wstępnych na zaworach grzejnikowych. Taka precyzyjna kalibracja sprawia, że przepływ odpowiada zapotrzebowaniu cieplnemu każdego pionu z osobna. Gdy pompa pracuje na zbyt wysokim biegu, woda z dużą siłą napiera na uszczelki. Nadmierne obciążenie ciśnieniowe sprawia, że głowice termostatyczne tracą zdolność do płynnej regulacji strumienia. Instalatorzy zazwyczaj obniżają w takiej sytuacji bieg urządzenia tłoczącego lub montują nowoczesne modele z funkcją automatycznego równoważenia.
Głośna praca pojedynczego zaworu termostatycznego najczęściej wynika z bardzo wysokiego ciśnienia różnicowego przed wejściem do grzejnika. Źródłem charakterystycznego szumu bywa także zalegające w rurach powietrze lub zbyt gwałtowny przepływ wymuszany przez pompę. W sytuacjach awaryjnych objawy dławienia przepływu pojawiają się równocześnie na wielu kaloryferach, a nie tylko w jednym, wybranym pomieszczeniu. Sprawdzenie wskazań manometru zamontowanego bezpośrednio na kotle pozwala natychmiast ustalić źródło problemu. Prawidłowy odczyt zegara pomiarowego wyklucza usterkę lokalną na danym pionie. Głośne stukanie podczas zamykania się głowicy świadczy z reguły o odwrotnym podłączeniu zasilania i powrotu na przyłączu.
Przed założeniem nowej armatury instalator musi zmierzyć ciśnienie robocze całego układu, które w standardowych budynkach jednorodzinnych wynosi 1–1,5 bar. Zawór bezpieczeństwa zabezpieczający kocioł dobiera się zazwyczaj na wartość 2,5–3 bar, aby awaryjnie zrzucał wodę podczas groźnych skoków oporu. Manometr zamontowany bezpośrednio przy grupie bezpieczeństwa pozwala na bieżącą kontrolę wahań ciśnienia podczas intensywnej pracy pompy obiegowej. Odpowiedni nadzór chroni wrażliwe elementy sieci przed uderzeniami hydraulicznymi. Termometr bimetaliczny umieszczony na rurze powrotnej uzupełnia diagnostykę całej sieci. Ułatwia on instalatorowi ocenę faktycznego spadku temperatury czynnika roboczego po przejściu przez główną płytę grzewczą.
Skompletowanie armatury o niestandardowych wymiarach wymaga natychmiastowego dostępu do szerokiego asortymentu magazynowego. Profesjonalnie zaopatrzona hurtownia zaworów termostatycznych umożliwia jednorazowe wyposażenie ekipy monterskiej we wszystkie niezbędne podzespoły złączne. Jako krakowski producent przyłączy elastycznych i reduktorów dostarczamy na co dzień nietypowe węże antywibracyjne dla branży hydraulicznej. Realizacja zamówień B2B dopasowanych do konkretnego projektu technicznego zdecydowanie skraca czas przestojów na budowie. Właściwa kompletacja sprzętu pomaga łatwo połączyć starsze piony grzewcze z nowoczesnymi, kompaktowymi rozdzielaczami. Monterskie ekipy wykonawcze unikają w ten sposób ryzykownego sztukowania rur i zachowują pełną szczelność zmodernizowanego węzła cieplnego.
Zimne kaloryfery zlokalizowane na samym końcu pionu przy maksymalnie otwartych głowicach ewidentnie wskazują na niewłaściwe zbalansowanie hydrauliczne. Poważnym problemem układu bywa także zbyt mała wydajność tłoczenia pompy na głównym kolektorze zasilającym. Gdy tylko jeden element w budynku nie grzeje mimo poprawnego założenia nowej armatury, wina leży zazwyczaj w nieprawidłowym montażu. Cykliczne otwieranie i zamykanie się trzpieni na wszystkich kondygnacjach świadczy o braku wstępnej regulacji przepływów. Instalacja staje się wtedy mocno niestabilna i zużywa nadmierne ilości energii cieplnej. Przywrócenie poprawnej pracy układu wymaga ponownej kalibracji nastaw kryzowych oraz sprawdzenia krzywej grzewczej sterownika. Główne kroki diagnostyczne obejmują:
Wnioski z takich testów ciśnieniowych zawsze decydują o ostatecznych ustawieniach całego modernizowanego węzła.
Przed startem sezonu grzewczego instalator musi dokładnie zweryfikować parametry pracy całego systemu dystrybucji ciepła. Pojedyncza głowica na kaloryferze stanowi jedynie element wykonawczy dla znacznie szerszych ustawień hydraulicznych układu. Kluczowe wnioski z bezpiecznego uruchomienia domowej kotłowni to:
Prawidłowe działanie zaworu termostatycznego jest ściśle powiązane z równoważeniem hydraulicznym całej instalacji i ustawieniami pompy obiegowej. Nadmierne ciśnienie generuje hałas oraz utrudnia płynną regulację temperatury, co często wymaga korekty biegów pompy lub montażu manometrów do kontroli parametrów. Wykorzystanie odpowiedniej armatury pomocniczej i precyzyjnych nastaw wstępnych pozwala na stabilizację obiegu oraz znaczące oszczędności energii cieplnej w budynku. Jeśli planujesz przebudowę kotłowni, przed zakupem części warto skonsultować ostateczny dobór przekrojów z doświadczonym dostawcą.
Odwrotne podłączenie rur zasilającej i powrotnej powoduje, że woda napiera na grzybek zaworu w niewłaściwym kierunku. Wywołuje to gwałtowne drgania trzpienia podczas prób domykania przepływu przez głowicę. Rozwiązaniem jest poprawa podłączenia rur lub zastosowanie zaworów o konstrukcji dopuszczającej odwrócony przepływ.
Manometr wskazuje nagłe skoki ciśnienia różnicowego, które są główną przyczyną uciążliwych szumów w głowicach. Stabilny i prawidłowy odczyt na kotle pozwala wykluczyć awarię pompy obiegowej i skupić się na kalibracji nastaw wstępnych. Jest to kluczowe narzędzie przy diagnozowaniu problemów z dystrybucją ciepła w rozbudowanych układach.
Wymiana samej głowicy zazwyczaj nie usuwa hałasu, jeśli przyczyną jest zbyt wysoka wysokość podnoszenia pompy obiegowej. Szum wynika najczęściej z nadmiernej prędkości przepływu wody przez zwężoną szczelinę zaworu. Pełna eliminacja problemu wymaga korekty parametrów pompy lub montażu zaworów nadmiarowo-upustowych stabilizujących ciśnienie.
