Manometr w instalacji CO to podstawowe narzędzie monitorowania ciśnienia wody w zamkniętym obiegu grzewczym. Poza bieżącym odczytem wartości pozwala szybko wykrywać odchylenia sygnalizujące nieszczelności, problemy z naczyniem przeponowym lub zapowietrzenie układu. W praktyce instalatorzy wykorzystują go do prewencyjnej diagnostyki, zanim ciśnienie przekroczy bezpieczny poziom i wymusi zadziałanie zaworów zrzutowych.
Do czego służy manometr poza odczytem ciśnienia?
Urządzenie to pełni funkcję wczesnego ostrzegania. Pokazuje ono, czy nadciśnienie w zamkniętym układzie nie zbliża się do krytycznej granicy 3 bar, po której następuje zrzut czynnika. Spadek poniżej 1 bar sygnalizuje zazwyczaj ubytek wody lub rozszczelnienie, zanim pompa obiegowa zacznie pracować na sucho.
Dostarczając hurtowo manometry do instalacji CO instalatorom, obserwujemy, że sprawny przyrząd pomiarowy znacząco ułatwia diagnostykę pracy naczynia przeponowego. W typowych instalacjach domowych ciśnienie spoczynkowe na poziomie 1,2–1,5 bar oraz wzrost o 0,3–0,5 bar po nagrzaniu układu potwierdzają prawidłową kompensację rozszerzalności cieplnej cieczy.
Optymalna lokalizacja punktu pomiarowego w układzie
Najlepsze stanowisko pomiarowe to wyjście z kotła zintegrowane bezpośrednio z grupą bezpieczeństwa. W takim układzie tarcza pracuje w jednym bloku z odpowietrznikiem automatycznym oraz zaworem bezpieczeństwa. Daje to serwisantowi natychmiastowy obraz parametrów zaraz za głównym źródłem ciepła.

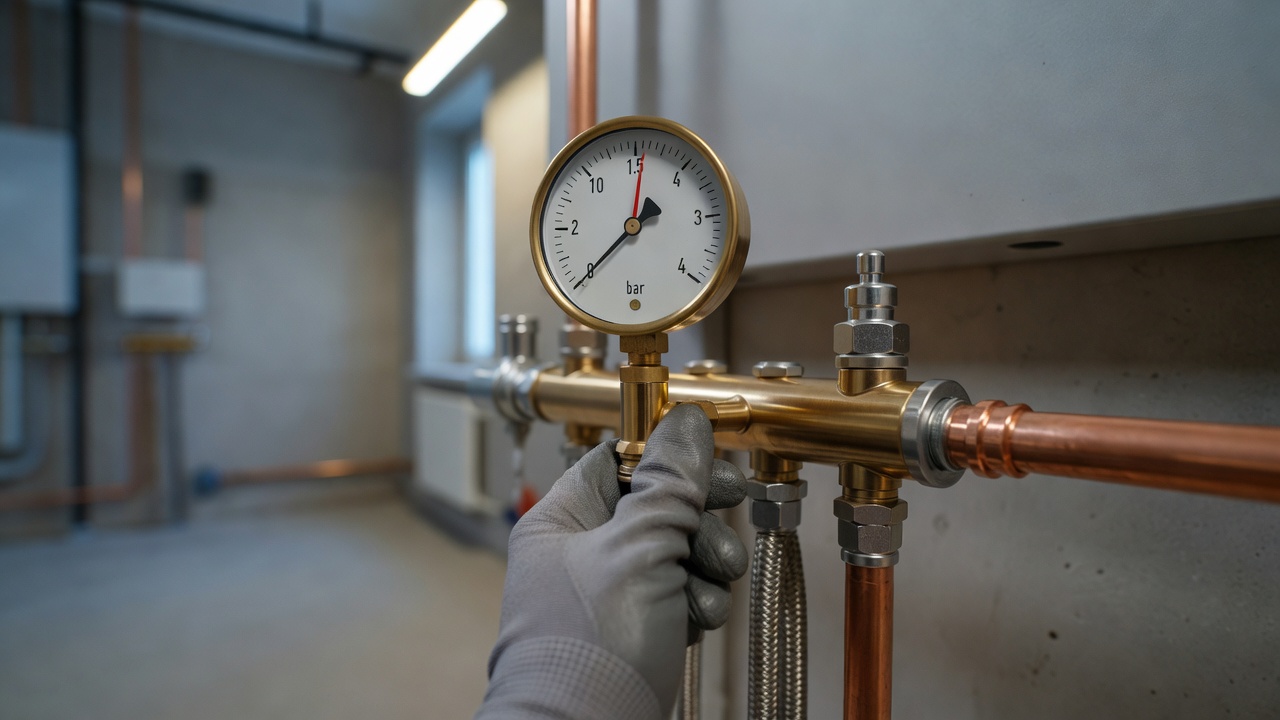

Drugim polecanym miejscem jest belka zasilająca rozdzielacza ogrzewania podłogowego. Zegar umiejscowiony w tej strefie umożliwia bieżącą kontrolę oporów i przepływów w poszczególnych pętlach. Punkt instalacji wymaga łatwego dostępu wzrokowego oraz oddalenia od źródeł silnych drgań mechanicznych.
Jak dobrać zakres i średnicę tarczy urządzenia?
W standardowych domowych systemach grzewczych najlepiej sprawdzają się skale o przedziale 0–4 bar lub 0–6 bar. Ciśnienie robocze wynoszące około 1,5–2,0 bar przypada wtedy na czytelną środkową część urządzenia. Według dobrej praktyki budowlanej optymalny odczyt mieści się między jedną trzecią a dwiema trzecimi pełnego zakresu.
Użycie modelu 0–10 bar stanowi błąd, ponieważ zmniejsza rozdzielczość wskazań w kluczowym przedziale pierwszych dwóch barów. Tarcza o średnicy minimum 63 mm zapewnia dobrą czytelność parametrów nawet ze znacznej odległości w ciemnej kotłowni. W miejscach o wysokim natężeniu wibracji zalecane są modele z wypełnieniem glicerynowym.
Wpływ pulsacji pompy obiegowej na pracę zegara
Cykliczna praca mocnej pompy obiegowej generuje mikroskoki ciśnienia. Powoduje to szybkie oscylacje wskazówki, maskując rzeczywiste wartości i przyspieszając zużycie mechanizmu rurki Bourdona. Sztywne wpięcie zegara na krótkim króćcu w pobliżu wirnika potęguje to niekorzystne zjawisko.
Jako producent przyłączy elastycznych z Małopolski, zawsze rekomendujemy instalatorom montaż krótkich wężyków w oplocie stalowym AISI 304. Taki elastyczny element swobodnie tłumi drgania od pompy i pozwala na wyprowadzenie samej tarczy w dogodne do obserwacji miejsce. Redukuje to obciążenia mechaniczne i wydłuża żywotność zegara.
Po czym rozpoznać awarię naczynia przeponowego?
Nagły spadek parametrów na zimnym kotle najczęściej sugeruje nieszczelność rur lub ubytek czynnika grzewczego. Z kolei gwałtowne skoki – wzrost powyżej 2,5 bar podczas grzania i nagły spadek po ostygnięciu – wskazują na uszkodzoną membranę lub brak poduszki powietrznej w naczyniu wzbiorczym. Miarowo drżąca wskazówka przy każdym starcie palnika zwiastuje obecność pęcherzyków gazu.
Prosty test diagnostyczny ułatwia potwierdzenie usterek. Należy zanotować wartość na zimno, wyłączyć ogrzewanie i ponowić odczyt po kilku godzinach. W warunkach domowych niewyjaśniony spadek przekraczający 0,1 bar stanowi sygnał do natychmiastowego przeglądu szczelności całej instalacji.
Elementy wyposażenia trwałego punktu serwisowego
Kompletny węzeł pomiarowo-zabezpieczający składa się z tarczy, zaworu bezpieczeństwa i elementu izolującego drgania. Zawór zrzutowy chroni wymiennik przed rozerwaniem. Trwały wąż antywibracyjny kompensuje naprężenia termiczne i mechaniczne, oddzielając czuły układ pomiarowy od sztywnych rur węzła cieplnego.
W hurtowej ofercie VERO instalatorzy znajdą sprawdzone w praktyce urządzenia pomiarowe, zawory bezpieczeństwa oraz nasze autorskie przyłącza w oplocie. Wybór spójnego zestawu certyfikowanych komponentów gwarantuje wieloletnią szczelność i stabilną pracę całej kotłowni. Jeśli planujesz budowę nowego układu lub modernizację starego obiegu, warto sprawdzić nasze katalogi wytrzymałej armatury ochronnej.
Diagnostyka instalacji po wykryciu skoków ciśnienia
Regularna obserwacja parametrów na tarczy pozwala usunąć usterki na wczesnym etapie, zanim system grzewczy ulegnie zablokowaniu. Jeżeli zegar wykazuje niepokojące odchylenia, instalator diagnozuje problem, realizując trzy bazowe kroki:
- porównuje wskazania na głównym urządzeniu przy kotle z odczytami na rozdzielaczach, aby wykluczyć awarię samego zegara,
- sprawdza ciśnienie wstępne w naczyniu wzbiorczym po uprzednim odcięciu go od zładu wody,
- odpowietrza piony grzewcze oraz precyzyjnie kontroluje śrubunki pod kątem śladów wilgoci.
Szybkie reagowanie na drobne odchylenia widoczne na manometrze zabezpiecza drogie urządzenia grzewcze przed skutkami pracy na sucho. Właściwa diagnoza redukuje konieczność kosztownych napraw serwisowych.
Manometr w instalacji CO pełni rolę wczesnego wskaźnika usterek: ujawnia ubytek wody, problemy z naczyniem przeponowym i zapowietrzenie. Wiarygodny odczyt daje punkt pomiarowy przy kotle lub rozdzielaczu, właściwy zakres 0–4/0–6 bar oraz średnica tarczy min. 63 mm. Drgania pompy ogranicza przyłącze elastyczne, a trwały punkt serwisowy ułatwia diagnostykę całego układu.
FAQ
Dlaczego manometr w instalacji CO jest ważny także wtedy, gdy pokazuje prawidłowe ciśnienie?
Manometr nie służy wyłącznie do bieżącego odczytu, ale przede wszystkim do wychwytywania zmian trendu. Stabilne wskazanie potwierdza poprawną pracę układu, a odchylenia wcześniej sygnalizują ubytek wody, problem z naczyniem przeponowym albo zapowietrzenie.
Gdzie najlepiej zamontować manometr w instalacji grzewczej?
Najbardziej miarodajny punkt to okolice wyjścia z kotła, najlepiej w zespole z grupą bezpieczeństwa. Dobrym miejscem jest też belka zasilająca rozdzielacza, jeśli instalator chce kontrolować parametry obiegu w większym układzie.
Jaki zakres manometru sprawdza się w typowej instalacji CO?
Najczęściej wybiera się zakres 0–4 bar albo 0–6 bar, bo robocze ciśnienie mieści się wtedy w czytelnej części skali. Zakres 0–10 bar jest zbyt szeroki i utrudnia precyzyjny odczyt w przedziale najważniejszych wartości.
Jak rozpoznać na manometrze problem z naczyniem przeponowym?
Typowym sygnałem są gwałtowne wzrosty ciśnienia podczas grzania i spadki po ostygnięciu instalacji. Niepokojące są też drżąca wskazówka oraz wyraźny, niewyjaśniony spadek ciśnienia na zimnym układzie.
Co zrobić, gdy manometr pokazuje niepokojące wahania ciśnienia?
Najpierw trzeba porównać odczyty w kilku punktach instalacji, aby wykluczyć błąd samego przyrządu. Następnie sprawdza się ciśnienie wstępne w naczyniu przeponowym, szuka nieszczelności i odpowietrza układ.
