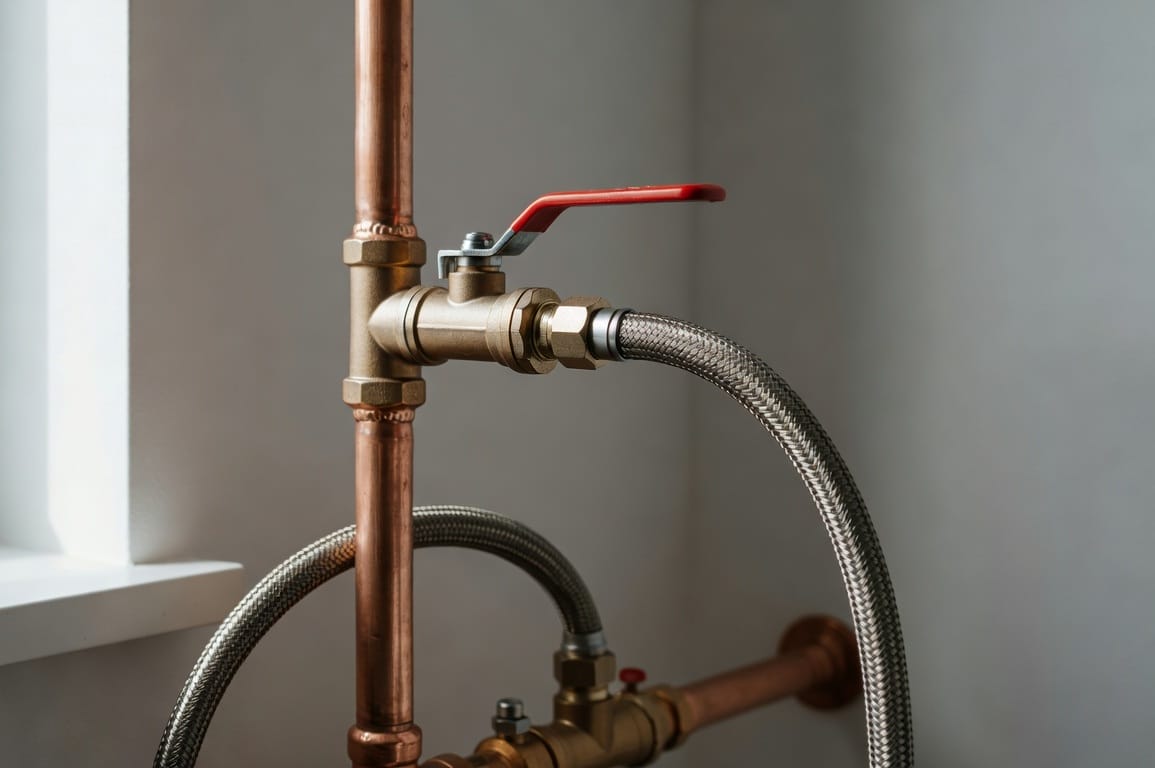

Zawór odcinający i przyłącze kompensujące ruch to dwa elementy, które decydują o szczelności całego układu. Traktowanie ich podczas projektowania jako osobnych komponentów często prowadzi do szybkiego zużycia uszczelnień i pękania gwintów. Połączenie tych części w jeden spójny węzeł pozwala skutecznie przejąć obciążenia mechaniczne w instalacjach grzewczych oraz sanitarnych.
Dlaczego zawór kulowy i przyłącze to jeden węzeł?
Węzeł ten zapobiega przenoszeniu naprężeń montażowych bezpośrednio na mosiężny korpus armatury. Jako polski producent elementów hydraulicznych z wieloletnim doświadczeniem zauważamy, że instalatorzy najczęściej łączą te części przy pompach obiegowych. Rozwiązanie to gwarantuje bezpieczną pracę układów narażonych na ciągłe wahania ciśnienia. Odcinająca część węzła odpowiada wyłącznie za zablokowanie przepływu medium podczas serwisu. Przyłącze elastyczne w oplocie stalowym AISI 304 absorbuje drgania rur, chroniąc sztywny gwint przed pęknięciem. Rozdzielenie tych ról sprawia, że cały układ traci odporność na wibracje przenoszone przez pracujące urządzenia.
Jakie obciążenia niszczą korpus i końcówki?
Cykliczne drgania od pomp, uderzenia hydrauliczne oraz siły boczne wynikające z osiadania budynku to główne czynniki niszczące połączenia. Niewspółosiowość rur wymusza pracę pod ciągłym naprężeniem, co w krótkim czasie degraduje strukturę mosiądzu. Sztywne podłączenie urządzeń generuje zmęczenie materiału już w pierwszych miesiącach eksploatacji. Błędy montażowe przenoszą pełną siłę drgań bezpośrednio na najsłabsze punkty instalacji. Zbyt krótki odcinek węża wywołuje stały naciąg, przez co uszczelnienia teflonowe ulegają trwałym odkształceniom. Prowadzi to do powstawania mikropęknięć na gwintach przyłączeniowych i wymusza wymianę całych segmentów orurowania.
Wąż antywibracyjny czy przyłącze w oplocie?
Główna różnica polega na budowie i odporności na wysokie parametry pracy czynnika grzewczego. Wąż antywibracyjny tłumi silne drgania agregatów o dużej mocy, natomiast oplot ze stali nierdzewnej zabezpiecza rurkę wewnętrzną przed rozerwaniem.
W projektach instalacyjnych stosuje się dwa odmienne standardy kompensacji:
- Węże antywibracyjne (guma EPDM) – sprawdzają się przy potężnych pompach, gdzie amplituda wibracji wymaga grubego i miękkiego pancerza.
- Przyłącza w oplocie stalowym AISI 304 – znoszą ciśnienie do 10 bar i temperaturę do 110°C, zachowując atesty higieniczne dla systemów wody pitnej.
Zewnętrzna siatka ze stali nierdzewnej gwarantuje bezawaryjną pracę na dłuższych dystansach montażowych bez ryzyka powstania pętli.
Jak dobrać długość i promień gięcia przyłącza?
Zapas długości przewodu w stosunku do dystansu między punktami przyłączeniowymi powinien wynosić od 10 do 15%. Minimalny promień gięcia osiąga zazwyczaj wartość 5–8 średnic zewnętrznych użytego węża. Przekroczenie tych parametrów wywołuje niebezpieczne zagięcia, które dławią przepływ medium i niszczą wewnętrzną rurkę. Orientacja montażu musi uwzględniać naturalną płaszczyznę pracy przewodu. Skręcenie węża wzdłuż własnej osi podczas dokręcania śrubunków drastycznie obniża jego wytrzymałość ciśnieniową. Prawidłowe ułożenie w kształcie litery U kompensuje ruchy cieplne bez wywoływania szkodliwych sił ścinających na uszczelkach.
Znaczenie końcówek i łatwego serwisu
Mosiężne lub stalowe gwinty połączone z płaskimi uszczelkami gwarantują utrzymanie szczelności przy nagłych skokach temperatury. Projektując węzeł odcinający, instalator musi zostawić przestrzeń pozwalającą na wymianę elastomerów bez cięcia miedzianych rur. W VERO dobieramy komponenty tak, aby maksymalnie ułatwić późniejsze prace konserwacyjne budynków. Wytrzymałe zawory kulowe wodne vero współpracują ze znormalizowanymi końcówkami węży, co minimalizuje ryzyko powstawania przecieków.
Zastosowanie w budownictwie i przemyśle
W budownictwie wielorodzinnym takie węzły montuje się najczęściej przy rozdzielaczach grzejnikowych oraz zasobnikach ciepłej wody użytkowej. Obiekty przemysłowe wykorzystują je przy dużych wymiennikach ciepła, agregatach chłodniczych i rozbudowanych układach pompowych. Ostrożność należy zachować w specjalistycznych instalacjach przesyłających agresywne środki chemiczne lub gazy techniczne. Wymagają one zastosowania odpornych chemicznie elastomerów zamiast standardowych rozwiązań sanitarnych. W klasycznych obiegach grzewczych standardowe modele oplotowe w zupełności realizują założenia projektowe.
Co zapamiętać o ochronie instalacji?
Prawidłowe zestawienie elementów odcinających z kompensacyjnymi skutecznie chroni sieć rur przed usterkami mechanicznymi. Oszczędności na etapie doboru skutkują nagłymi awariami i kosztownymi zalaniami gotowych wnętrz.
Kluczowe zasady bezpiecznego budowania węzłów hydraulicznych obejmują:
- Zapewnienie luzu kompensacyjnego na ruchy termiczne pionów.
- Unikanie naprężeń skrętnych podczas operowania kluczem hydraulicznym.
- Regularną wymianę płaskich uszczelnień co 5–7 lat eksploatacji układu.
Traktowanie zaworu odcinającego i przyłącza elastycznego jako jednego węzła pozwala na skuteczną kompensację naprężeń montażowych i drgań wywołanych pracą pomp. Kluczowe jest zachowanie naddatku długości przewodu na poziomie 10-15% oraz unikanie sił skrętnych podczas montażu. Dobór odpowiedniego oplotu stalowego lub węża antywibracyjnego z gumy EPDM znacząco wydłuża trwałość mosiężnych korpusów armatury oraz chroni uszczelnienia przed odkształceniem.
Zintegrowane podejście do projektowania punktów odcinających znacząco wydłuża bezawaryjną pracę całego systemu wodno-kanalizacyjnego w obiekcie. Jeśli kompletujesz materiały do dużej inwestycji deweloperskiej, warto sprawdzić specyfikację techniczną naszych zestawów przyłączeniowych.
FAQ
Jak często należy kontrolować stan przyłączy elastycznych w węzłach odcinających?
Przeglądy techniczne powinny odbywać się przynajmniej raz w roku, aby wykluczyć pęknięcia oplotu lub wycieki przy uszczelkach. Płaskie uszczelnienia elastomerowe najlepiej wymieniać profilaktycznie co 5–7 lat, nawet jeśli nie wykazują oznak nieszczelności. Zapobiega to nagłym awariom wynikającym ze starzenia się materiału.
Czy można łączyć szeregowo dwa przyłącza elastyczne w celu wydłużenia zasięgu?
Łączenie szeregowe dwóch przewodów elastycznych jest odradzane, ponieważ wprowadza dodatkowy punkt potencjalnego przecieku i utrudnia stabilizację węża. W sytuacjach wymagających większej odległości należy zastosować jeden przewód o odpowiedniej długości fabrycznej, zachowując przy tym zalecany promień gięcia. Zapewnia to optymalną charakterystykę przepływu i mniejsze opory hydrauliczne.
Jak rozpoznać, że przyłącze pracuje pod zbyt dużym naprężeniem bocznym?
Widocznym objawem nadmiernych naprężeń jest spłaszczenie przekroju węża lub nienaturalne wygięcie oplotu stalowego tuż przy zacisku tulei. Długotrwała praca w takim stanie prowadzi do wyrywania końcówek z oplotu pod wpływem skoków ciśnienia. Prawidłowo zamontowany przewód powinien swobodnie zwisać w kształcie łuku, reagując na drgania bez oporu mechanicznego.
Czy typ medium w instalacji wpływa na wybór materiału uszczelki w węźle?
Tak, wybór materiału uszczelki zależy od składu chemicznego i temperatury przesyłanego czynnika. W standardowych systemach wodnych i grzewczych stosuje się uszczelki z EPDM lub fibry, jednak instalacje solarne czy przemysłowe z glikolem wymagają materiałów o wyższej odporności termicznej i chemicznej. Niewłaściwy dobór elastomeru może skutkować jego szybką degradacją i utratą szczelności połączenia.
